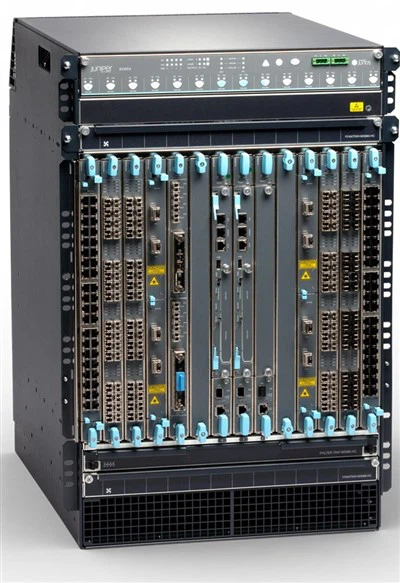

EX9214-RED3C ایتھرنیٹ سوئچ

مصنوعات کی تفصیل

قابل پروگرام، لچکدار اور توسیع پذیر ماڈیولر ایتھرنیٹ کور سوئچز کی EX9200 لائن کیمپس اور ڈیٹا سینٹر کے ماحول میں کلاؤڈ ایپلی کیشنز، ورچوئلائزڈ سرورز اور بھرپور میڈیا تعاون کے ٹولز کی تعیناتی کو آسان بناتی ہے۔

EX9200 Juniper's AI-Driven Enterprise کا ایک اہم جزو بھی ہے۔ یہ سوئچ انڈرلے نیٹ ورک کو ایتھرنیٹ VPN (EVPN) اور ورچوئل ایکسٹینسیبل LAN (VXLAN) جیسی ٹیکنالوجیز سے ڈیکپل کرتا ہے، جو نیٹ ورک ایڈمنسٹریٹرز کو مختلف L3 نیٹ ورکس پر منطقی L2 نیٹ ورکس بنانے کی اجازت دے کر جدید انٹرپرائز نیٹ ورک کی ضروریات کو پورا کرتا ہے۔

EX9200 جونیپر ون کسٹم سلکان پر مبنی ہے، جونیپر کی طرف سے ڈیزائن کیا گیا ایک ASIC جو ایک قابل پروگرام پیکٹ فارورڈنگ انجن (PFE) فراہم کرتا ہے اور نیٹ ورکنگ پروٹوکولز جیسے کہ MPLS پر IP اور اوورلے نیٹ ورک پروٹوکول کا استعمال کرتے ہوئے ورچوئلائزیشن کی مقامی مدد کی اجازت دیتا ہے۔ ASIC مائیکرو کوڈ تبدیلیاں جونیپر نیٹ ورکس جونوس کو اپ ڈیٹس کے ذریعے فراہم کی گئیں۔^®آپریٹنگ سسٹم موجودہ ہارڈ ویئر کو نئے یا مستقبل کے نیٹ ورکنگ پروٹوکول کی حمایت کرنے کی اجازت دے کر سرمایہ کاری کا تحفظ فراہم کرتا ہے۔

EX9200 کی پروگرامیبلٹی اسے Junos SDK کے ساتھ Junos OS-کی بنیاد پر آٹومیشن کو سپورٹ کرنے کی اجازت دیتی ہے، جو پپٹ اور دیگر آٹومیشن ایپلی کیشنز کے ساتھ انضمام کو قابل بناتا ہے۔ EX9200 کی نیٹ ورک پروگرامیبلٹی بھی سرکردہ آرکیسٹریشن ایپلی کیشنز جیسے کہ OpenStack کے ساتھ انضمام کو قابل بناتی ہے۔

تین EX9200 چیسس کے اختیارات دستیاب ہیں، مکمل تعیناتی لچک فراہم کرتے ہیں:

• EX9204 ایتھرنیٹ سوئچ، ایک 4 سلاٹ، 5 U چیسس جو تین لائن کارڈ تک سپورٹ کرتا ہے
• EX9208 ایتھرنیٹ سوئچ، ایک 8 سلاٹ، 8 U چیسس جو چھ لائن کارڈز کو سپورٹ کرتا ہے۔
• EX9214 ایتھرنیٹ سوئچ، ایک 14 سلاٹ، 16 U چیسیس جو 12 لائن کارڈز تک سپورٹ کرتا ہے۔



جدول 1. EX9200 کی خصوصیات ایک نظر میں

* ISSU صرف EX9200-32XS، EX9200-40F، EX9200-40T، EX9200-40F-M، اور EX9200-2C-8S، EX9200-6QS، اور EX9200-2C8 پر تعاون یافتہ ہے۔
فیچر	EX9204	EX9208	EX9214
فن تعمیر	علیحدہ سرشار ڈیٹا، کنٹرول، اور انتظامی طیارے
طاقت	چار تک پاور سپلائیز رکھتا ہے: -40 سے -72 V DC (1+1 فالتو پن) 100-120 V AC (2+2 فالتو پن) 200-240 V AC (1+1 فالتو پن) زیادہ سے زیادہ پاور ڈرا: 2,199 W (DC)، 2,421 W (AC)	چار تک پاور سپلائیز رکھتا ہے: -40 سے -72 V DC (2+2 فالتو پن) 100-120 V AC (3+1 فالتو پن) 200-240 V AC (2+2 فالتو پن) زیادہ سے زیادہ پاور ڈرا: 4,388 W (DC)، 4,831 W (AC)	چار پاور سپلائیز رکھتا ہے (دو پاور سپلائی فی پاور زون؛ دو پاور زون فی سسٹم) -40 سے -72 V DC (1+1 فالتو پن فی پاور زون) 200-240 V AC (1+1 فالتو پن فی پاور زون) زیادہ سے زیادہ پاور ڈرا: 9,534 W (DC)، 9,318 W (AC)
کولنگ	اندرونی طور پر بے کار پنکھے کی ٹرے سائیڈ-سے-سائیڈ ایئر فلو	اندرونی طور پر بے کار پنکھے کی ٹرے سائیڈ-سے-سائیڈ ایئر فلو	آگے-سے-پیچھے ہوا کا بہاؤ گرم-ریڈنڈنسی کے ساتھ تبدیل کرنے کے قابل پنکھے کی ٹرے 1+1
وزن (مکمل طور پر بھری ہوئی)	128.0 پونڈ (58.1 کلوگرام)	163.6 پونڈ (74.2 کلوگرام)	350.1 پونڈ (158.8 کلوگرام)
کپڑا	3 Tbps تک بیک پلین کی گنجائش فی سلاٹ فیبرک کی گنجائش 1.5 Tbps (مکمل ڈوپلیکس) تک 1+1 فیبرک فالتو پن	7.5 Tbps تک بیک پلین کی گنجائش فی سلاٹ فیبرک کی گنجائش 1.5 Tbps (مکمل ڈوپلیکس) تک 1+1 فیبرک فالتو پن	12 Tbps تک بیک پلین کی گنجائش فی سلاٹ فیبرک کی گنجائش 1.5 Tbps (مکمل ڈوپلیکس) تک 2+1 فیبرک فالتو پن
روٹنگ انجن	ماسٹر اور بیک اپ روٹنگ انجن (1+1 فالتو پن) 64 گیگا بائٹس DRAM تک ڈوئل فرنٹ پلگ ایبل سالڈ-اسٹیٹ ڈرائیو (SSD) (ہر ایک 64 GB تک) کنسول، معاون سیریل، اور ایتھرنیٹ مینجمنٹ پورٹس USB اسٹوریج انٹرفیس
آپریٹنگ سسٹم	جونیپر نیٹ ورکس جونوس آپریٹنگ سسٹم
اعلی دستیابی	مسلسل آپریشن کے لیے ڈیزائن کردہ ہارڈ ویئر: محفوظ، ماڈیولر فن تعمیر جو عیوب کو الگ کرتا ہے۔ الگ الگ کنٹرول اور فارورڈنگ طیارے جو توسیع پذیری اور لچک کو بڑھاتے ہیں۔ شفاف فیل اوور اور نیٹ ورک ریکوری گریس فل روٹنگ انجن سوئچ اوور (GRES) نان اسٹاپ ایکٹو روٹنگ (NSR) نان اسٹاپ برجنگ (این ایس بی) یونیفائیڈ ان-سروس سافٹ ویئر اپ گریڈ (متحد ISSU)*
پرت 2 خصوصیات	1 ملین میڈیا تک رسائی کنٹرول (MAC) پتے ایم ایل لائسنس کے ساتھ 512,000 ایڈریس ریزولوشن پروٹوکول (ARP) اندراجات (256,000 اندراجات ایم ایل لائسنس کے بغیر) ایم ایل لائسنس کے ساتھ 512,000 فارورڈنگ انفارمیشن بلاک (FIB) اندراجات (ایم ایل لائسنس کے بغیر 256,000 اندراجات) جمبو فریم (زیادہ سے زیادہ 9,192 بائٹس) 32,000 VLANs VLAN رجسٹریشن پروٹوکول 3ad - لنک ایگریگیشن کنٹرول پروٹوکول (LACP) 1D - پھیلے ہوئے درخت پروٹوکول (STP) 1w - ریپڈ اسپیننگ ٹری پروٹوکول (RSTP) 1s - ایک سے زیادہ پھیلا ہوا درخت پروٹوکول (MSTP) VLAN اسپیننگ ٹری پروٹوکول (VSTP)



فیچر	EX9204	EX9208	EX9214
پرت 3 خصوصیات	1 ملین IPv4 روٹنگ انفارمیشن بیس (RIB) 1 ملین IPv6 RIB جامد روٹنگ RIP v1/v2 OSPF v1/v2 OSPF v3 فلٹر-کی بنیاد پر فارورڈنگ ورچوئل راؤٹر ریڈنڈنسی پروٹوکول (VRRP)* IPv6 دو طرفہ فارورڈنگ ڈیٹیکشن (BFD) ورچوئل راؤٹرز BGP (ایڈوانسڈ فیچر لائسنس) IS-IS (اعلی خصوصیت کا لائسنس)
ہارڈ ویئر ٹنلنگ	GRE سرنگیں۔ MPLS صلاحیتیں (ایڈوانسڈ فیچر لائسنس) وی پی ایل ایس BGP/MPLS VPNs ایتھرنیٹ VPNs*
ملٹی کاسٹ	256,000 IPv4 ملٹی کاسٹ روٹس تک 256,000 IPv6 ملٹی کاسٹ روٹس تک انٹرنیٹ گروپ مینجمنٹ پروٹوکول (IGMP) v1/v2/v3 IGMP اسنوپنگ MLD snooping پروٹوکول انڈیپنڈنٹ ملٹی کاسٹ PIM-SM, PIM-SSM, PIM-DM ملٹی کاسٹ سورس ڈسکوری پروٹوکول (MSDP)
فائر وال فلٹرز	داخل اور نکلنا L2-L4 رسائی کنٹرول فہرستیں (ACLs): پورٹ ACLs VLAN ACLs راؤٹر ACLs سروس (DoS) تحفظ کے-انکار کو کنٹرول کریں۔
سروس کا معیار (QoS)	16,000 پولیس اہلکار فی چیسس ہر بندرگاہ پر 8 ایگریس قطاریں وزنی بے ترتیب ابتدائی پتہ لگانے (WRED) شیڈولنگ وزنی راؤنڈ-رابن (WRR) قطار سخت ترجیحی قطار
ورچوئلائزیشن	جونیپر نیٹ ورکس کنٹریل کے ساتھ انضمام VMware NSX SDN کنٹرولرز کے ساتھ انضمام نیٹ ورک ورچوئلائزیشن پروٹوکول جیسے ورچوئل ایکسٹینسیبل LAN (VXLAN) اور اوپن vSwitch ڈیٹا بیس (OVSDB) VXLAN پرت 2 اور پرت 3 گیٹ وے* ای وی پی این* ای وی پی این ملٹی ہومنگ (ای وی پی این سوئچ انٹرفیس – لنک ایگریگیشن)* EVPN VXLAN L2 اور L3 گیٹ وے* ڈیٹا سینٹر انٹر کنیکٹ کے لیے ورچوئل پرائیویٹ LAN سروس (VPLS)
انتظام	Junos OS کمانڈ- لائن انٹرفیس (CLI) جونوس XML مینجمنٹ پروٹوکول SNMP v1/v2/v3 RADIUS TACACS+ وسیع MIB سپورٹ فائر وال-بیسڈ پورٹ مررنگ لنک لیئر ڈسکوری پروٹوکول (LLDP) اعلی درجے کی بصیرت کے حل (AIS)



EX9200 روٹنگ انجن

EX9200 سوئچ کا روٹنگ انجن اسی فیلڈ پر مبنی ہے-جونیپر نیٹ ورکس راؤٹرز کے ذریعہ استعمال کردہ ثابت شدہ ہارڈویئر فن تعمیر، EX9200 میں وہی کیرئیر-کلاس کارکردگی اور قابل اعتماد لاتا ہے جسے جونیپر روٹرز دنیا کے سب سے بڑے سروس فراہم کرنے والے نیٹ ورکس پر لاتے ہیں۔ RE کا مرکزی CPU سسٹم کنٹرول کے تمام افعال انجام دیتا ہے اور EX9200 کے لیے ہارڈویئر فارورڈنگ ٹیبل اور روٹنگ پروٹوکول اسٹیٹس کو برقرار رکھتا ہے۔ RE پر وقف شدہ ہارڈویئر چیسس مینجمنٹ کے افعال جیسے ماحولیاتی نگرانی کی حمایت کرتا ہے۔ RE ماڈیولز اور انفرادی لائن کارڈز کے درمیان مواصلت بینڈ کنٹرول انٹرفیس میں سے-ایک وقف شدہ اندرونی GbE پر ہوتی ہے۔

دو EX9200 روٹنگ انجن ہیں: EX9200-RE* اور EX9200-RE2۔ EX9200-RE* ایک مربوط روٹنگ انجن کے ساتھ کنٹرول اور انتظامی جہاز کی فعالیت کو سپورٹ کرتا ہے جس میں کواڈ کور، 1.73 GHz Intel پروسیسر 16 گیگا بائٹس DRAM اور ڈوئل فرنٹ پلگ ایبل SSDs کے ساتھ ہے، ہر ایک Junos OS امیجز اور لاگز کے لیے 32 GB اسٹوریج فراہم کرتا ہے۔

EX9200-RE2 میں ایک چھ-کور، 2 GHz Intel پروسیسر ہے جس میں 64 گیگا بائٹس DRAM اور ڈوئل فرنٹ-پلگ ایبل SSDs ہیں، ہر ایک Junos OS امیجز اور لاگز کے لیے 64 GB اسٹوریج فراہم کرتا ہے۔ 10GbE روٹنگ انجن-ٹو-سوئچ فیبرک انٹرفیس مستقبل میں ورچوئلائزڈ ایپلیکیشنز کو چلانے کی اجازت دے گا۔

دونوں روٹنگ انجن فرنٹ پینل پر AUX، کنسول، اور ایتھرنیٹ پورٹس کی خصوصیت رکھتے ہیں تاکہ-بینڈ سسٹم کے انتظام اور نگرانی میں مدد فراہم کی جا سکے، جب کہ ایک بیرونی USB پورٹ Junos OS امیجز کو دستی طور پر انسٹال کرنے کے لیے ایک ہٹنے والا میڈیا انٹرفیس رکھتا ہے۔

EX9200 سوئچ فیبرک

EX9200-SF3** اور EX9200-SF2 سوئچ فیبرک ماڈیولز گرم تبدیل کیے جا سکتے ہیں اور مرکزی نان بلاکنگ میٹرکس کے طور پر کام کرتے ہیں جس کے ذریعے تمام نیٹ ورک ڈیٹا گزرتا ہے۔ EX9200-SF2 فی سلاٹ 480 Gbps تھرو پٹ کو سپورٹ کرتا ہے اور EX9200-SF3 فی سلاٹ 1.5 Tbps تھرو پٹ کو سپورٹ کرتا ہے۔

EX9204 اور EX9208 سوئچز پر، ایک فالتو کنفیگریشن میں تعینات دو EX9200-SF3 یا EX9200-SF2 سوئچ فیبرک ماڈیول بالترتیب 1.5 Tbps یا 480 Gbps سسٹم تھرو پٹ فی سلاٹ فراہم کرتے ہیں۔ سوئچ فیبرک ماڈیول نے پہلے فنکشنز کو بطور ماسٹر انسٹال کیا، جبکہ دوسرا بیک اپ کے طور پر کام کرتا ہے۔

EX9214 پر، ایک بے کار ترتیب میں تعینات تین EX9200-SF3 یا EX9200-SF2 سوئچ فیبرک ماڈیول بالترتیب 1.5 Tbps یا 480 Gbps سسٹم تھرو پٹ فی سلاٹ فراہم کرتے ہیں۔ پہلے دو سوئچ فیبرک ماڈیول نصب کیے گئے ہیں، جو کہ ایک ساتھ ماسٹر سوئچ فیبرک کے طور پر کام کرتے ہیں، جب کہ تیسرا بیک اپ کے طور پر کام کرتا ہے، ٹریفک بوجھ سے متوازن ہے۔

سوئچ فیبرک ماڈیول درج ذیل کلیدی کام انجام دیتے ہیں:

نظام کے افعال کی نگرانی اور کنٹرول

تمام لائن کارڈز کو آپس میں جوڑنا

کلاکنگ اور سسٹم ری سیٹ

روٹنگ انجن کیریئر کے طور پر کام کرنا



خصوصیات اور فوائد

آسان نیٹ ورک آرکیٹیکچرز

EX9200 کیمپس، ڈیٹا سینٹر، اور مشترکہ کیمپس اور ڈیٹا سینٹر نیٹ ورک کے ماحول کو نیٹ ورک کی تہوں کو گرا کر آسان بنانے کے لیے مثالی ہے۔

کیمپس میں، EX9200 بنیادی اور تقسیم کی تہوں کو گرا دیتا ہے۔ جب MC-LAG کنفیگریشن میں تعینات جونیپر ایکسیس لیئر سوئچ کے ساتھ استعمال کیا جاتا ہے، (صرف SF2 کے ساتھ تعاون یافتہ)، EX9200 اسپیننگ ٹری پروٹوکول کو ختم کرنے میں مدد کرتا ہے، نیٹ ورک کے فن تعمیر اور نیٹ ورک آپریشنز کو ڈرامائی طور پر آسان بناتا ہے۔

اسی طرح، ڈیٹا سینٹر میں EX9200 کو کور اور ایگریگیشن تہوں کو گرانے کے لیے استعمال کیا جا سکتا ہے۔ ایک بار پھر، جب MC-LAG کنفیگریشن میں جونیپر رسائی سوئچ کے ساتھ استعمال کیا جاتا ہے، تو EX9200 زیر انتظام آلات کی تعداد کو 50% سے زیادہ کم کرنے میں مدد کرتا ہے اور نیٹ ورک سے پھیلے ہوئے درخت پروٹوکول کو ختم کرتا ہے۔

مشترکہ کیمپس اور ڈیٹا سینٹر کے ماحول میں، EX9200 نیٹ ورک کے فن تعمیر اور آپریشنز کو آسان بنانے کے لیے نیٹ ورک کی تہوں کو مضبوط کرتا ہے۔

تمام منظرناموں میں، EX9200 ایک سادہ، محفوظ، ورچوئلائزڈ نیٹ ورک ماحول فراہم کرتا ہے جو انٹرپرائز کاروباری چستی کو بڑھاتا ہے۔

اعلی دستیابی

EX9200 کور سوئچز متعدد اعلی دستیابی خصوصیات فراہم کرتے ہیں جو بلاتعطل، کیریئر-کلاس کارکردگی کو یقینی بناتے ہیں۔ ہر EX9200 چیسس میں بے کار روٹنگ انجن ماڈیول کو ایڈجسٹ کرنے کے لیے ایک اضافی سلاٹ شامل ہوتا ہے جو ہاٹ-اسٹینڈ بائی موڈ میں بیک اپ کے طور پر کام کرتا ہے، جو ماسٹر روٹنگ انجن کی ناکامی کی صورت میں سنبھالنے کے لیے تیار ہے۔ اگر ماسٹر ناکام ہوجاتا ہے تو، Junos OS کی مربوط L2 اور L3 گریس فل روٹنگ انجن سوئچ اوور (GRES) فیچر، نان اسٹاپ ایکٹو روٹنگ (NSR) اور نان اسٹاپ برجنگ (NSB) فیچرز کے ساتھ مل کر کام کرتے ہوئے، بیک اپ پر کنٹرول کی ہموار منتقلی کو یقینی بناتا ہے، بلاتعطل برقرار رکھنا، آئی پی سروسز تک رسائی، مواصلات اور ایپلی کیشنز تک رسائی۔

کیریئر-کلاس آپریٹنگ سسٹم

سوئچز کی EX9200 لائن وہی Junos OS چلاتی ہے جو دیگر تمام Juniper Networks EX Series Ethernet Switchs کے ساتھ ساتھ Juniper Networks کے روٹرز کے ذریعے استعمال ہوتی ہے جو دنیا کے سب سے بڑے اور پیچیدہ نیٹ ورکس کو طاقت دیتے ہیں۔

ایک مشترکہ آپریٹنگ سسٹم کا استعمال کرتے ہوئے، جونیپر تمام پروڈکٹس میں کنٹرول ہوائی جہاز کی خصوصیات کا مستقل نفاذ اور آپریشن فراہم کرتا ہے۔ اس مستقل مزاجی کو برقرار رکھنے کے لیے، Junos OS ایک انتہائی نظم و ضبط والے ترقیاتی عمل کی پابندی کرتا ہے جو ایک واحد سورس کوڈ کا استعمال کرتا ہے، ایک واحد ریلیز ٹرین کی پیروی کرتا ہے، اور ایک انتہائی دستیاب ماڈیولر فن تعمیر کا استعمال کرتا ہے جو الگ تھلگ ناکامیوں کو پورے نظام کو نیچے لانے سے روکتا ہے۔

یہ اوصاف سافٹ ویئر کی بنیادی قدر کے لیے بنیادی ہیں، جو تمام Junos OS- سے چلنے والے پروڈکٹس کو ایک ہی سافٹ ویئر ریلیز کے ساتھ ایک ساتھ اپ ڈیٹ کرنے کے قابل بناتے ہیں۔ تمام خصوصیات کو مکمل طور پر ریگریشن ٹیسٹ کیا جاتا ہے، ہر نئی ریلیز کو پچھلے ورژن کا حقیقی سپر سیٹ بناتا ہے۔ صارفین پورے اعتماد کے ساتھ سافٹ ویئر کو تعینات کر سکتے ہیں کہ تمام موجودہ صلاحیتوں کو برقرار رکھا جائے گا اور اسی طرح کام کیا جائے گا۔

آسان انتظام اور آپریشنز

EX9200 لائن آف سوئچز کے لیے بھی سسٹم مینجمنٹ کے اختیارات کی ایک رینج دستیاب ہے۔

معیاری Junos OS CLI وہی دانے دار انتظامی صلاحیتیں اور اسکرپٹنگ پیرامیٹرز فراہم کرتا ہے جو تمام Junos OS- سے چلنے والے آلات میں پائے جاتے ہیں۔ اس کے علاوہ، مربوط Junos XML مینجمنٹ پروٹوکول ٹولز آپریٹنگ سسٹم سے متعلق ممکنہ مسائل کا جلد پتہ لگانے اور خودکار حل فراہم کرتے ہیں۔

Juniper Networks Junos Space سافٹ ویئر تمام EX Series Ethernet Switchs میں سسٹم کی سطح کا انتظام فراہم کرتا ہے، نیز نیٹ ورک پر تعینات دیگر Juniper پروڈکٹس-ایک ہی کنسول سے فراہم کرتا ہے۔

MACsec

EX9200-40XS اور EX9200-15C لائن کارڈز IEEE 802.1ae MACsec کو AES کے ساتھ سپورٹ کرتے ہیں-256 بٹ انکرپشن، لنک لیئر ڈیٹا کی رازداری، ڈیٹا کی سالمیت، اور ڈیٹا کی اصلیت کے لیے تعاون فراہم کرتے ہیں۔ EX9200-40F-M اور EX9200-20F-MIC لائن کارڈز AES-128 بٹ انکرپشن کو سپورٹ کرتے ہیں۔ سافٹ ویئر میں MACsec کو فعال کرنے کے لیے EX9200 چیسس کے لیے ایک واحد EX9200-SFL لائسنس درکار ہے۔

IEEE 802.1AE کی طرف سے بیان کردہ، MACsec لنک لیئر پر محفوظ، انکرپٹڈ مواصلت فراہم کرتا ہے جو سروس سے انکار (DoS) اور دوسرے دخل اندازی کے حملوں کے خطرات کی شناخت اور روک تھام کے ساتھ ساتھ انسان-میں-درمیانی،-مڈل، پلے بیک اٹیک، masquerading کے پیچھے سے شروع ہونے والی فائر وال جب MACsec کو سوئچ پورٹس پر تعینات کیا جاتا ہے، تو تمام ٹریفک کو تار پر خفیہ کر دیا جاتا ہے، لیکن سوئچ کے اندر ٹریفک نہیں ہوتا ہے۔ یہ سوئچ کو نیٹ ورک کی تمام پالیسیاں جیسے کہ QoS، گہرا پیکٹ معائنہ اور sFlow کو ہر پیکٹ پر لاگو کرنے کی اجازت دیتا ہے، بغیر تار پر موجود پیکٹوں کی حفاظت سے سمجھوتہ کئے۔

Hop-by-hop encryption MACsec کو نیٹ ورک انٹیلی جنس کو برقرار رکھتے ہوئے مواصلات کو محفوظ بنانے کے قابل بناتا ہے۔ اس کے علاوہ، ایتھرنیٹ- پر مبنی WAN نیٹ ورکس MACsec کا استعمال لانگ ہول کنکشنز پر لنک سیکیورٹی فراہم کرنے کے لیے کر سکتے ہیں۔ MACsec پرت 3 اور اس سے اوپر کے-پرت پروٹوکول کے لیے شفاف ہے اور یہ IP ٹریفک تک محدود نہیں ہے۔ یہ ایتھرنیٹ لنکس پر لے جانے والے کسی بھی قسم کے وائرڈ یا وائرلیس ٹریفک کے ساتھ کام کرتا ہے۔

اسکیل لائسنس

EX9204-ML، EX9208-ML، اور EX9214-ML میگا اسکیل لائسنس SKUs 512K FIB اور ARP اندراجات کو سپورٹ کرنے کے لیے EX9200 چیسس کو فعال کرتے ہیں۔ فی چیسس صرف ایک ML لائسنس درکار ہے۔



وضاحتیں

ٹیبل 6. EX9200 سسٹم کی صلاحیت

	EX9204	EX9208	EX9214
بیک پلین کی گنجائش	3 Tbps تک*	7.5Tbps تک*	12 Tbps تک*
زیادہ سے زیادہ فیبرک بینڈوتھ/ سلاٹ	1.5 ٹی بی پی ایس / سلاٹ	1.5 ٹی بی پی ایس / سلاٹ	1.5 ٹی بی پی ایس / سلاٹ
زیادہ سے زیادہ 1GbE وائر اسپیڈ پورٹ ڈینسٹی (وائر اسپیڈ)	120	240	440
زیادہ سے زیادہ 10GbE وائر اسپیڈ پورٹ ڈینسٹی (وائر اسپیڈ)	144 (96)	288 (240)	576 (480)
زیادہ سے زیادہ 25GbE وائر اسپیڈ پورٹ ڈینسٹی (وائر اسپیڈ)	120**	360**	480**
زیادہ سے زیادہ 40GbE وائر اسپیڈ پورٹ ڈینسٹی (وائر اسپیڈ)	30	90	120
زیادہ سے زیادہ 100GbE وائر اسپیڈ پورٹ ڈینسٹی (وائر اسپیڈ)	30	90	120





EX9204	EX9208	EX9214
طول و عرض (W x H x D)	17.5 x 8.7 x 27.75 انچ (44.5 x 22.1 x 70.5 سینٹی میٹر) کل گہرائی میں معیاری کیبل مینیجر کی پیمائش شامل ہے۔	17.5 x 14 x 27.75 انچ (44.5 x 35.6 x 70.5 سینٹی میٹر) کل گہرائی میں معیاری کیبل مینیجر کی پیمائش شامل ہے۔	17.5 x 27.8 x 27.75 انچ (44.5 x 70.5 x 70.5 سینٹی میٹر) کل گہرائی میں معیاری کیبل مینیجر کی پیمائش شامل ہے۔
ریک یونٹس	5 U	8 U	16 U
وزن
بیس کنفیگریشن بے کار ترتیب مڈ پلین کے ساتھ چیسس مکمل طور پر بھری ہوئی چیسس	68.3 پونڈ (31.0 کلوگرام) 97.8 پونڈ (44.4 کلوگرام) 52.0 پونڈ (23.6 کلوگرام) 128.0 پونڈ (58.1 کلوگرام)	88.4 پونڈ (40.1 کلوگرام) 111.2 پونڈ (50.5 کلوگرام) 65.5 پونڈ (29.7 کلوگرام) 163.6 پونڈ (74.2 کلوگرام)	203.5 پونڈ (92.3 کلوگرام) 225.1 پونڈ (102.1 کلوگرام) 150.0 پونڈ (68.0 کلوگرام) 350.1 پونڈ (158.8 کلوگرام)
سلاٹس کی کل تعداد	4	8	14
لائن کارڈز کے لیے سلاٹس دستیاب ہیں**	2 فیبرک فالتو پن کے ساتھ (3 بغیر)*	6*	11 فیبرک فالتو پن کے ساتھ (12 بغیر)*
